通报！关注建筑材料国抽结果！
【信息来源：
信息时间：2022-03-18
阅读次数：
】
【
我要打印】
【
关闭】

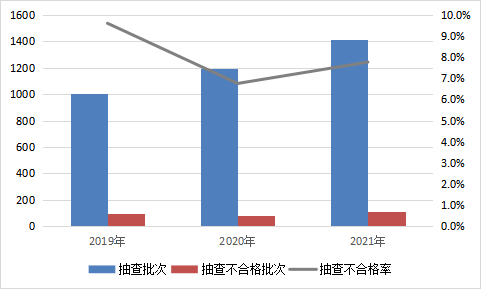

2021年，市场监管总局组织开展了建筑材料产品质量国家监督抽查。现将抽查情况通报如下：（一）抽查概况。本次抽查了1395家企业生产的1415批次产品，涉及铝合金建筑型材、热轧带肋钢筋、建筑防水卷材、水泥等4种建筑材料产品，共发现110批次产品不合格（详见附件1），抽查不合格率为7.8%。（二）跟踪抽查情况。本次跟踪抽查到上次抽查不合格企业58家，有12家企业本次抽查仍不合格（详见附件2），46家企业合格。（三）拒检情况。在本次抽查中，河北飞跃石化防水材料有限公司违反《中华人民共和国产品质量法》规定，无正当理由拒绝接受监督抽查。（详见附件3）建筑材料是指用于建造建筑物主体工程所使用的材料，与人民群众生命财产安全密切相关。该类产品近3年整体抽查不合格率分别为9.6%、6.8%、7.8%。
（一）铝合金建筑型材抽查不合格率为5.2%。本次抽查了25个省（区、市）403家企业生产的404批次产品，发现21批次产品不合格，抽查不合格率为5.2%，较上次抽查下降0.6个百分点。该产品近3年抽查不合格率分别为8.7%、5.8%、5.2%。

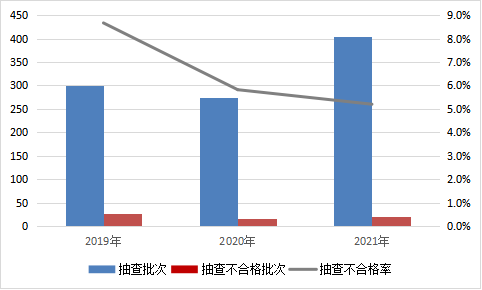

图2 铝合金建筑型材产品近3年国家监督抽查情况
本次抽查重点对化学成分、抗拉强度、壁厚偏差、平均膜厚、封孔质量、漆膜硬度、耐碱性等31个项目进行了检验，不合格项目涉及化学成分、壁厚偏差、封孔质量、纵向抗剪特征值（高温）等8个项目。抽查发现8批次产品的纵向抗剪特征值（高温）项目不合格，经技术机构分析，该项目不合格的型材剪切强度不够，容易导致变形、脱落等。发现7批次产品化学成分项目不合格，该项目不合格会引起材料的力学性能不足、耐腐蚀性差等，不合格的主要原因是企业对原材料的质量把控不严，使用了杂质含量较高的铝锭。本次重点抽查了广东省、山东省、江西省、四川省4个产业集聚区的生产企业，分别抽查了80批次、54批次、41批次、39批次产品，抽查不合格率分别为2.5%、7.4%、0%、7.7%。（二）热轧带肋钢筋抽查不合格率为8.6%。本次抽查了26个省（区、市）257家企业生产的268批次产品，发现23批次产品不合格，抽查不合格率为8.6%，较上次抽查上升4.0个百分点。该产品近3年抽查不合格率分别为8.9%、4.6%、8.6%。

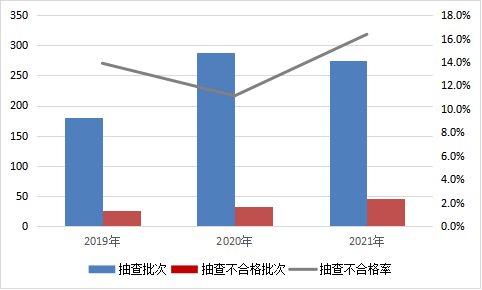

本次抽查重点对化学成分（C元素、Si元素、Mn元素、P元素、S元素、Ceq）、屈服强度、抗拉强度、断后伸长率、重量偏差、金相组织等21个项目进行了检验，不合格项目涉及化学成分、屈服强度、肋间距、横肋末端间隙、重量偏差、表面标志。其中，有11批次产品横肋末端间隙项目不合格，经技术机构分析，该项目不合格会影响钢筋与混凝土之间的粘结力，导致结构安全风险增大，不合格的原因主要是部分生产企业对标准要求了解不够，未严格按照标准进行生产或未及时更新生产设备及工艺等。本次重点抽查了广东省、江苏省、河北省、山西省4个产业集聚区的生产企业，分别抽查了35批次、31批次、17批次、17批次产品，抽查不合格率分别为8.6%、6.5%、0%、5.9%。（三）建筑防水卷材抽查不合格率为16.4%。本次抽查了28个省（区、市）267家企业生产的275批次产品，发现45批次产品不合格，抽查不合格率为16.4%，较上年抽查上升5.3个百分点。该产品近3年抽查不合格率分别为13.9%、11.1%、16.4%。

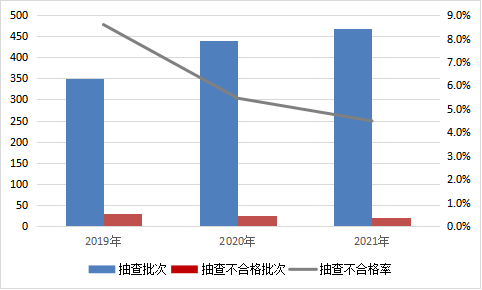

本次抽查重点对拉伸性能、热稳定性、不透水性、剥离强度、热老化、吸水率、耐热性等34个项目进行了检验，不合格项目涉及可溶物含量、延伸率、拉力、低温柔性、热老化、接缝剥离强度、剥离强度、卷材与卷材剥离强度（搭接边）、持粘性、渗油性等10个项目。抽查发现29批次产品热老化项目不合格，该项目不合格的产品在热环境下老化速度快，易变形、收缩或隆起，影响产品使用寿命；22批次产品低温柔性项目不合格，该项目不合格的产品在低温环境下使用时柔韧性差，易发硬、开裂，可能造成建筑物漏水。经技术机构分析，建筑防水卷材产品不合格的主要原因是企业质量意识较弱，质量控制手段不完备，生产流程控制不严，或者为降低生产成本偷工减料。本次重点抽查了山东省、河北省、安徽省3个产业集聚区的生产企业，分别抽查了79批次、23批次、16批次产品，抽查不合格率分别为12.7%、30.4%、18.8%。（四）水泥抽查不合格率为4.5%。本次抽查了26个省（区、市）468家企业生产的468批次产品，发现21批次产品不合格，抽查不合格率为4.5%，较上次抽查下降1.0个百分点。该产品近3年抽查不合格率分别为8.6%、5.5%、4.5%。
本次抽查重点对三氧化硫、氧化镁、烧失量、不溶物、氯离子、凝结时间、安定性、强度、放射性、水溶性铬（Ⅵ）、细度、保水率等12个项目进行了检验。不合格项目涉及水溶性铬（Ⅵ）、氯离子、强度。经技术机构分析，水泥产品不合格的主要原因：一是企业在水泥生产过程中使用了含铬高的原材料和混合材料，导致水溶性铬（Ⅵ）不合格；二是企业在水泥生产过程中使用了含氯高的外加剂和混合材料，导致氯离子不合格；三是熟料烧成质量不达标，未按照标准要求掺加混合材料，导致强度不合格。本次重点抽查了四川省、内蒙古自治区、河北省、山东省、安徽省、广东省6个产业集聚区的生产企业，分别抽查了60批次、37批次、33批次、31批次、31批次、21批次产品，抽查不合格率分别为0%、13.5%、3.0%、3.2%、6.5%、4.8%。针对本次产品质量国家监督抽查发现的问题，各省、自治区、直辖市和新疆生产建设兵团市场监管局（厅、委）要做好如下工作：（一）强化抽查结果处理。按照《中华人民共和国产品质量法》《产品质量监督抽查管理暂行办法》等规定，做好监督抽查结果处理工作。对不合格产品，依法采取查封、扣押等措施，严禁企业出厂销售。对不合格企业，尤其是拒检企业和上次抽查不合格企业，进一步明确整改要求，督促落实整改措施，及时组织复查。对涉嫌犯罪的，及时移送司法机关。依法将严重违法失信企业纳入严重违法失信企业名单管理。结果处理情况要及时录入e-CQS系统并报送总局。总局将强化跟踪督办，视情通报各地结果处理情况。（二）开展质量专项整治。针对河北省、安徽省、山东省的建筑防水卷材产品，内蒙古自治区的水泥产品，相应省份市场监管部门要开展产业集聚区质量专项整治，加大辖区内重点生产企业监督检查力度，综合运用多种手段，保持质量监管高压态势，严肃处理质量违法行为。（三）督促落实主体责任。将本次抽查不合格产品情况通报地方政府及相关部门，采取有力措施，督促企业依法落实产品质量安全主体责任，引导企业严格按照标准组织生产，维护产品质量安全。（四）加强质量技术帮扶。组织有关行业组织和技术机构，帮助企业深入查找原因，提出改进措施和解决方案，促进行业质量水平提高。
